Phân tần loa là gì? Nguyên lý hoạt động và ứng dụng thực tế

 Âm thanh hay, rõ ràng không chỉ phụ thuộc vào chất lượng loa mà còn nhờ vào bộ phân tần. Thiết bị này có khả năng điều hướng tần số đến đúng loa bass, mid, treble. Cùng tìm hiểu chi tiết về phân tần loa là gì và những ứng dụng thực tế trong dàn âm thanh.

Khái niệm phân tần loa là gì?

Phân tần loa (Crossover) là một mạch điện tử có nhiệm vụ chia dải tần số âm thanh hỗn hợp từ ampli hoặc thiết bị phát nhạc thành nhiều dải tần khác nhau (thấp – trung – cao). Sau đó, các tín hiệu này được đưa đến loa con (driver) phù hợp:

• Loa Bass (Woofer): Nhận dải tần thấp (20Hz – 500Hz).
• Loa Trung (Midrange): Nhận dải tần trung (500Hz – 5kHz).
• Loa Treble (Tweeter): Nhận dải tần cao (5kHz – 20kHz).

Nhờ có phân tần, hệ thống loa sẽ hoạt động hiệu quả hơn, hạn chế tình trạng chồng chéo tần số và giúp âm thanh trong trẻo, cân bằng, chính xác. Đây là bộ phận quan trọng trong mọi dàn loa từ gia đình, karaoke đến sân khấu chuyên nghiệp.

Cấu tạo và nguyên lý hoạt động của phân tần loa

Đằng sau khả năng tái tạo âm thanh tách bạch của hệ thống loa chính là mạch phân tần. Vậy phân tần được cấu tạo từ những linh kiện nào và hoạt động theo nguyên lý gì?

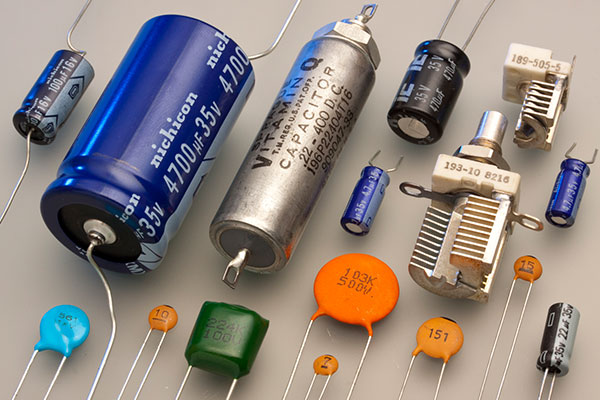

Các linh kiện của phân tần loa

Cấu tạo của phân tần loa

Về cấu tạo phân tần loa là gì? Một mạch phân tần loa thường được cấu thành từ các linh kiện điện tử cơ bản như:

• Tụ điện (Capacitor): Có khả năng chặn tần số thấp, chỉ cho tín hiệu tần số cao đi qua. Thường được dùng cho loại loa treble.
• Cuộn cảm (Inductor): Có khả năng chặn tần số cao, chỉ cho tín hiệu tần số thấp đi qua và thường dùng cho loa bass.
• Điện trở (Resistor): Dùng để cân bằng mức âm lượng giữa các loa con, giúp âm thanh hài hòa.

Ngoài ra, trong các hệ thống cao cấp còn có thêm 2 bộ phận. Đó là Op – amp, transistor (đối với phân tần chủ động – Active Crossover) và mạch in (PCB) để gắn linh kiện, giúp truyền tín hiệu ổn định.

Cách hoạt động của phân tần loa như thế nào?

Nguyên lý chung là phân tần sử dụng đặc tính điện học của tụ điện và cuộn cảm để lọc, chia tín hiệu âm thanh. Cụ thể về nguyên lý hoạt động của phân tần loa là gì như sau:

• Tụ điện (C): Điện kháng giảm khi tần số tăng, chỉ cho tín hiệu tần số cao đi qua và đưa đến loa treble.
• Cuộn cảm (L): Điện kháng tăng khi tần số tăng, chỉ cho tín hiệu tần số thấp đi qua và đưa đến loa bass.
• Kết hợp L và C: Tạo ra mạch lọc dải tần (band – pass filter), tín hiệu trung được truyền đến loa mid.

Các loại phân tần loa phổ biến

Phân tần loa có nhiều loại khác nhau, mỗi loại lại đảm nhận một vai trò riêng trong việc xử lý tín hiệu âm thanh. Dưới đây là các loại phân tần loa phổ biến mà bạn nên biết.

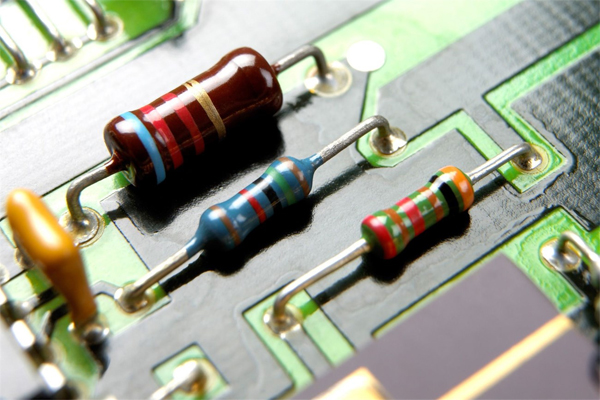

Phân loại theo nguyên lý hoạt động

Phân tần loa được chia thành nhiều loại dựa trên nguyên lý hoạt động khác nhau. Trong đó, thường gặp là phân tần thụ động và phân tần chủ động.

• Phân tần thụ động (Passive Crossover): Sử dụng các linh kiện thụ động như: Tụ điện, cuộn cảm và điện trở để lọc tần số. Chúng được đặt sau ampli, tức là tín hiệu đã được khuếch đại mới đi qua phân tần. Loại này được ứng dụng phổ biến trong loa karaoke, loa nghe nhạc gia đình, loa bookshelf.
• Phân tần chủ động (Active Crossover): Sử dụng mạch điện tử, IC, transistor hoặc op – amp, cần cấp nguồn điện ngoài để hoạt động. Vị trí đặt trước ampli, tức là phân tần sẽ xử lý tín hiệu gốc rồi mới gửi đến từng ampli riêng cho mỗi loa con. Phân tần chủ động thường dùng trong hệ thống âm thanh sân khấu, phòng thu, dàn hi – end chuyên nghiệp.

Phân loại theo số đường tiếng (Way Crossover)

Số đường tiếng quyết định cách tín hiệu được chia và truyền đến từng loa con. Vì vậy, việc hiểu các loại phân tần 2 – way, 3 – way hay nhiều đường là rất quan trọng khi chọn loa.

• Phân tần 2 đường tiếng (2 – Way Crossover): Chia tín hiệu thành 2 dải tần: Bass (xử lý âm trầm), Treble (xử lý âm cao). Ứng dụng chủ yếu trong loa bookshelf, loa gia đình nhỏ gọn, loa karaoke giá rẻ.
• Phân tần 3 đường tiếng (3 – Way Crossover): Chia tín hiệu thành 3 dải tần: Bass (âm trầm), Mid (âm trung), Treble (âm cao). Thường được sử dụng trong loa karaoke cao cấp, loa nghe nhạc hi – fi.
• Phân tần nhiều đường (4 – Way trở lên): Chia tín hiệu thành nhiều dải nhỏ hơn (sub – bass, bass, mid – bass, mid, treble, super – treble,…). Loại này được ứng dụng nhiều trong dàn âm thanh hi – end, sân khấu chuyên nghiệp, hệ thống rạp hát lớn.

Phân loại theo độ dốc lọc (Filter Slope)

Độ dốc lọc cho biết tốc độ suy giảm của tín hiệu ngoài dải tần số cắt, thường tính bằng dB trên mỗi octave (dB/octave). Độ dốc càng cao thì khả năng loại bỏ tần số không mong muốn càng mạnh mẽ.

• Bộ lọc bậc 1 (6 dB/quãng tám): Độ dốc nhẹ, tín hiệu ngoài dải giảm từ từ.
• Bộ lọc bậc 2 (12 dB/quãng tám): Độ dốc trung bình, phổ biến hiện nay.
• Bộ lọc bậc 3 (18 dB/quãng tám): Độ dốc gắt hơn, loại bỏ tần số ngoài dải rõ rệt.
• Bộ lọc bậc 4 (24 dB/quãng tám): Độ dốc rất gắt, gần như triệt tiêu hoàn toàn tín hiệu ngoài dải.

Vai trò của phân tần loa trong hệ thống âm thanh

Phân tần loa không chỉ là một mạch điện tử đơn giản mà còn là “trái tim” quyết định sự cân bằng và độ bền của hệ thống loa. Vậy, cụ thể vai trò của phân tần loa là gì? Những vai trò quan trọng có thể kể đến gồm:

Phân tần loa giáp chất lượng âm trong trẻo, rõ ràng

• Chia dải tần số cho từng loa con (Driver): Đảm bảo loa bass chỉ nhận dải trầm, loa mid nhận dải trung và loa treble xử lý dải cao. Từ đó, giúp từng loa con phát huy tối đa thế mạnh của mình.
• Cải thiện chất lượng âm thanh: Âm thanh trở nên tách bạch, chi tiết và trong trẻo hơn. Hạn chế tình trạng dải âm bị lẫn lộn gây ù, méo, chói tai.
• Bảo vệ loa khỏi hư hỏng: Ngăn loa treble phải nhận tín hiệu trầm gây cháy màng loa. Bên cạnh đó, giúp loa bass không phải gánh dải cao vốn ngoài khả năng tái tạo.
• Tối ưu hiệu suất hệ thống âm thanh: Giúp ampli phân bổ năng lượng hiệu quả hơn. Đồng thời, đảm bảo âm thanh cân bằng và ổn định ngay cả khi hoạt động công suất lớn.
• Tăng trải nghiệm nghe nhạc: Người nghe cảm nhận được âm thanh chân thực, có chiều sâu, giàu cảm xúc. Đặc biệt quan trọng trong dàn loa karaoke, hi – fi, hi – end, sân khấu và phòng thu.

Kinh nghiệm sử dụng và bảo quản phân tần loa

Phân tần loa là bộ phận quan trọng, ảnh hưởng trực tiếp đến tuổi thọ loa và chất lượng âm thanh. Để sử dụng hiệu quả và bền bỉ, bạn nên lưu ý những kinh nghiệm sau:

• Sử dụng phân tần đúng công suất và dải tần: Lựa chọn phân tần phù hợp với công suất ampli và loa. Không ép phân tần hoạt động quá tải, dễ gây nóng và cháy linh kiện.
• Đảm bảo môi trường hoạt động ổn định: Đặt loa và phân tần ở nơi thoáng mát, khô ráo, tránh ẩm ướt. Hạn chế để gần nguồn nhiệt cao hoặc ánh nắng trực tiếp.
• Kiểm tra và vệ sinh định kỳ: Tháo bụi bẩn bám trên linh kiện bằng chổi mềm hoặc khí nén. Quan sát xem có dấu hiệu cháy xém, rò điện, oxy hóa ở tụ, cuộn cảm, điện trở không. Nếu phát hiện linh kiện hỏng nên thay thế đúng chủng loại, tránh dùng linh kiện kém chất lượng.
• Sử dụng dây dẫn chất lượng: Dây kết nối giữa ampli – phân tần – loa cần chắc chắn, đúng chuẩn. Tránh hiện tượng nối sai cực (+/-) gây méo tiếng hoặc hư loa.
• Lắp đặt và sử dụng hợp lý: Với phân tần chủ động, đảm bảo cấp nguồn ổn định, tránh chập chờn điện áp. Còn đối với phân tần thụ động, không tự ý thay đổi sơ đồ mạch nếu không có kinh nghiệm.

Qua những thông tin trên, chắc hẳn bạn đã hiểu rõ phân tần loa là gì và vai trò quan trọng của nó trong hệ thống âm thanh. Thiết bị này giúp chia tách tín hiệu, mang đến âm thanh cân bằng, trong trẻo hơn. Một dàn loa muốn hoạt động bền bỉ và chất lượng thì không thể thiếu phân tần loa.
